WNS低氮冷凝式燃?xì)庹羝仩t

產品簡介：四通鍋爐設計生產的WNS低氮冷凝式燃?xì)庹羝仩t，采用臥式內燃兩回程濕背式結構，外置一體式承壓節能器冷凝器，冷凝器材質選用耐腐蝕性好的ND鋼材質，全螺紋翅片管結構，加大受熱面積，熱效率可達到97%以上，為用戶節約燃料成本。

額定蒸發量

0.5-20t/h

熱效率

≥99%

應用范圍

化學、塑料、橡膠、建業、林業、混泥土蒸養、板材加工、醫藥工業蒸餾等

適用燃料

天然氣,液化天然氣,液化石油氣,沼氣

點擊詢價 15893666088

在線訂購
適用行業
行業案例
技術參數
運行系統
實力展示
性能優勢
產品介紹

產品介紹>>

WNS低氮冷凝式燃?xì)庹羝仩t燃燒室由大直徑全波紋爐膽組成，燃燒空間大，燃料燃燒完全。該型鍋爐前煙箱出口處依次布置有節能器、冷凝器，節能效果顯著。具有高、低水位報警功能，低水位聯鎖保護功能和超壓聯鎖保護功能。為了有效地監視和控制水位及壓力，鍋爐配備有水位計、電極式水位控制報警器，還配備有壓力表及壓力控制器等。

WNS低氮冷凝式燃?xì)庹羝仩t自動化運行，具有高、低水位報警/低水位聯鎖保護和蒸汽壓力超壓聯鎖保護，鍋爐自動點火、燃燒器火力自動調節和熄火保護等功能。擁有新型專利證書，實用新型名稱：一種三回程低氮冷凝蒸汽鍋爐;專利號：ZL 2020 2 0046462.8

WNS低氮冷凝式燃?xì)庹羝仩t廣泛適用于醫院、醫藥行業、食品廠、飲料廠、橡膠廠、化工、造紙廠、建材行業、制衣紡織廠、水洗廠等。

性能優勢>>

大直徑波紋爐膽

鍋爐燃燒室有大直徑全波紋爐膽組成，燃燒空間大，燃料燃燒完全，有效吸收熱膨脹，輻射受熱面大

四通專業技術

全濕背回燃室，回燃室與后管板扳邊對接，鍋爐采用全對焊接，質量更可靠

蒸汽品質高

鍋殼直徑大，水容量大，對負荷變化適應能力強，出力穩定

安全降水時間足

鍋爐的燃燒室地位布置，水位確定符合國家規程，具有充足的安全的降水空間，保證鍋爐的運行安全

前后煙箱密封技術

煙箱采用雙開式煙箱門，開啟方便，多級迷宮式密封，壓縮性好，完全隔阻煙氣的泄露，科重復使用

多功能安全防爆裝置

鍋爐后面板上設有防爆裝置，防止燃料在爐膛中發生劇烈爆燃時，泄放瞬間產生的高能量，能自動復位

實力展示>>

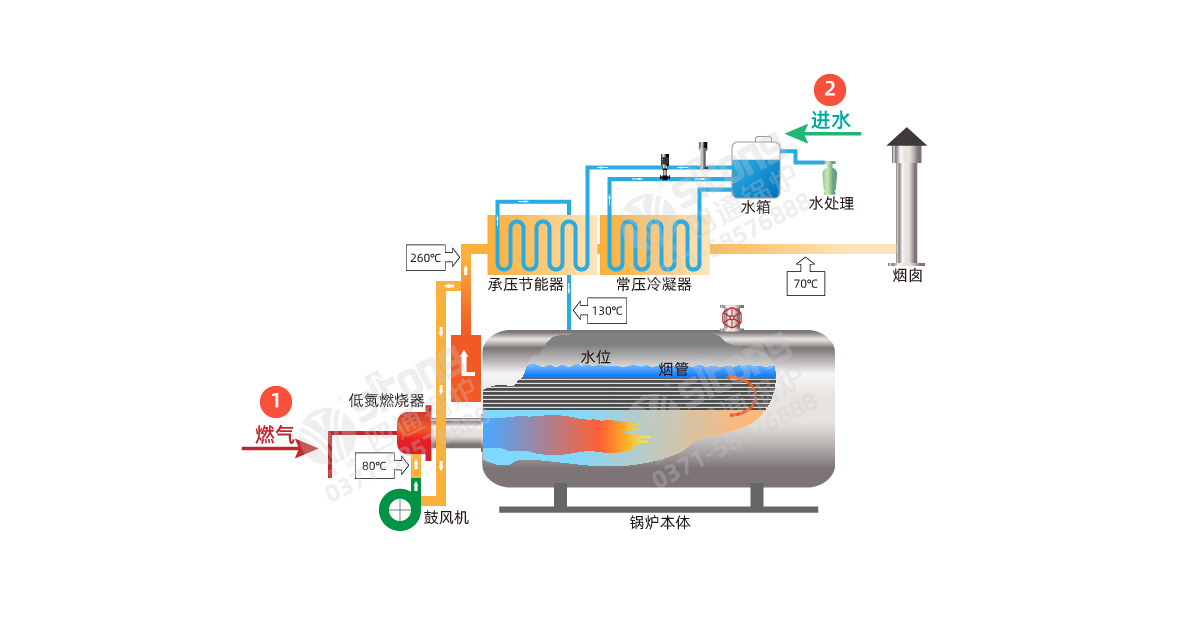

運行系統>>

技術參數>>

型號		WNS1-1.25-Q	WNS2-1.25-Q	WNS4-1.25-Q	WNS6-1.25-Q
額定蒸發量		1t/h	2t/h	4t/h	6t/h
額定蒸汽壓力		1.25MPa	1.25MPa	1.25MPa	1.25MPa
額定蒸汽溫度		194℃	194℃	194℃	194℃
給水溫度		20℃	20℃	20℃	20℃
節能器進/出水溫度		40℃/90℃	42℃/78℃	40℃/90℃	40℃/76℃
冷凝器進/出水溫度		20℃/40℃	20℃/42℃	20℃/40℃	20℃/40℃
排污率		3%	3%	3%	3%
冷空氣溫度		20℃	20℃	20℃	20℃
設計排煙溫度		55.16℃	55.56℃	55.16℃	52.1℃
天然氣低位發熱值		35590KJ/Nm³	35590KJ/Nm³	35590KJ/Nm³	35590KJ/Nm³
受熱面積	輻射	6.93㎡	9.73㎡	14.67㎡	19.41㎡
	對流	13.55㎡	28.89㎡	52㎡	91.13㎡
	節能器	11.84㎡	22.56㎡	32.16㎡	56.16㎡
	冷凝器	14.8㎡	28.2㎡	48.24㎡	74.88㎡
設計燃料消耗量		79Nm³/h	158Nm³/h	314.43Nm³/h	470.91Nm³/h
設計熱效率		97.45%	97.43%	97.45%	97.58%
冷凝折算熱效率		100.6%	100.58%	100.6%	100.73%
RIELLO低氮燃?xì)馊紵?/td>	燃燒器背壓	1050Pa	900Pa	1300Pa	1600Pa
	輸出功率	300/600~1300KW	300/930~1860KW	500/1500~4450KW	1000/2200~6250KW
	流量	30/60~130Nm³/h	30/93~186Nm³/h	50/150~440Nm³/h	100/220~620Nm³/h
	電機功率	2.2KW	4.5KW	9.2KW	15KW
	比調方式	機械比調	電子比調	電子比調	機械比調
	NOx排放濃度	<30mg/Nm³	<30mg/Nm³	<30mg/Nm³	<30mg/Nm³
給水泵	電功率	2.2KW	3KW	4KW	5.5KW
	流量	1.6m³/h	2.8m³/h	4m³/h	7m³/h
	揚程	148m	153m	158m	156m
出口處過量空氣系數		1.075	1.075	1.075	1.075
鍋爐本體重量		3260Kg	5450Kg	8766Kg	10220Kg
節能器本體重量		216Kg			816Kg
冷凝器本體重量		290Kg			1108Kg
鍋爐運輸重量		6300Kg	8220Kg	11830Kg	15300Kg
鍋爐運輸外形尺寸（長、寬、高）		375020202870mm	428621813135mm	518624703590mm	583025203050mm
鍋爐安裝外形尺寸（長、寬、高）		425032153165mm	485534253400mm	610536553700mm	675040103980mm
總耗電量		4.4KW	8.5KW	13.2KW	20.5KW

備注：
1. 上述所有值，是以天然氣（LNG）低位發熱值8,400kcal/Nm³、城市煤氣（CG）低位發熱值4,000kcal/Nm³、焦?fàn)t煤氣低位發熱值4,200kcal/Nm³、柴油低位發熱值10,200kcal/kg、甲醇低位發熱值4650kcal/kg為標準計算。
2. 根據用戶需求，我公司可以提供其他特殊型號的鍋爐。
